Автомобиль Nissan Qashqai (Ниссан Кашкай)Все автомобили » Nissan Qashqai (Ниссан Кашкай) . 8.9. ТРОС УПРАВЛЕНИЯ8.9.1 ТРОС УПРАВЛЕНИЯ
1. Трос управления
2. Стопорная пластина
3. Кронштейн
4. Коробка передач в сборе
5. Кронштейн
6. Механизм управления в сборе
А. Рычаг переключения диапазонов
1. СНЯТИЕ
2. УСТАНОВКА
3. ПРОВЕРКА И РЕГУЛИРОВКА
...8.9.2 СНЯТИЕ
Внимание: Перед снятием/установкой убедитесь, что стояночный тормоз включен.
1. Отсоедините трос управления от механизма управления в сборе. См. выше.
2. Передвиньте рычаг селектора в положение «Р».
3. Снимите воздуховод в сборе. См. главу МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ.

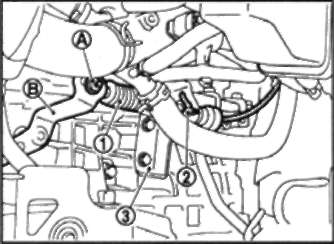

4. Открутите гайку (А) и снимите трос управления (1) с рычага переключения диапазонов (В).
...8.9.3 УСТАНОВКА

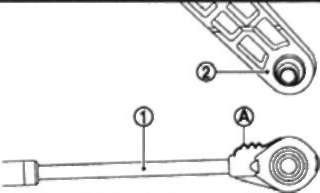

Установка выполняется в порядке, обратном снятию, с учетом следующего: • При подсоединении троса управления (1) к механизму управления (2) наконечник следует полностью насадить рифленой поверхностью (А) вверх.
...8.9.4 ПРОВЕРКА И РЕГУЛИРОВКА РЕГУЛИРОВКА ПОСЛЕ УСТАНОВКИ По завершении установки механизма управления отрегулируйте положения CVT. См. выше. ПРОВЕРКА ПОСЛЕ УСТАНОВКИ По завершении регулировки положений CVT выполните их проверку. См. выше. ... |
